长环蒸化机

    长环蒸化机适用于常温常压、高温常压蒸化和热空气焙烘三种工艺,织物呈悬挂状,为单面接触松式传送织物的蒸化机。适用于各种染料和涂料印花工艺,按热源可分为热油和蒸汽两种,按箱体结构,可分为有底和无底两种。
    1１有底长环蒸化机
    图8-35所示是常压有底高温蒸化机,可做双幅或双层织物汽蒸。该机工作幅度在1600～3600mm之间分档,每档间隔200mm;车速为4～40m/min、5～50m/min、8～80/min、10～100m/min;容布量在140～420m之间分档,每档间隔70m;蒸化时间为2.1～21min、4.2～42min;工作温度100～210℃;成环长度1.25～2.5m。箱体为密闭有

底结构,进出布处均有汽封口,蒸箱内底部有直接蒸汽喷管供汽、给湿。顶部有间接蒸汽保温,预防滴水。湿空气经箱体下部左右两侧的4台离心风机吸入,由箱体两侧夹层风道内的热油加热器加热,温度可达185℃,再从顶部喷向织物,蒸汽按如图8-36所示路线循环。当采纳饱和蒸汽汽蒸时,加热器内就不再需要输入热油,而是采纳机外水箱填料式饱和蒸汽发生装置,从两侧中部喷射饱和蒸汽,用于常温常压蒸化。
    图8-37所示为该机成环机构及织物成环过程图。

在蒸箱内左右两侧各有一条环形传动链,节距32mm,链上每隔肯定距离,对称各装一套夹持器,用以夹持悬布辊。运行时,始终保持下方传动链上有5根悬布辊随传动链运行,导轨上则搁有33根自转悬布辊。当悬布辊通过喂布辊下方,织物被挂于悬布辊上成环,直至悬布辊被送到顶部导轨上,夹持器才将该悬布辊释放,使其和传动链脱离。此时装在导轨进口处的左右两只凸轮回转一圈,将悬布辊推入导轨并使全部悬布辊向前移动一个中心距距离。由于每根悬布辊两端装有滚轮,并在一端装有一只和链条啮合的链轮,因而当悬布辊在导轨上被凸轮推动时,能以很低的速度反方向自转,以自动变换悬挂织物和悬布辊面的接触位置,有利于均匀蒸化。在出布处脱离织物后的悬布辊又依次被夹持器夹持在传动链上,继续循环运行。

    成环长度和喂布辊表面速度、传动链线速度以及相邻两套夹持器的间距有关,可根据工艺需要分别调节。
    2１无底长环蒸化机

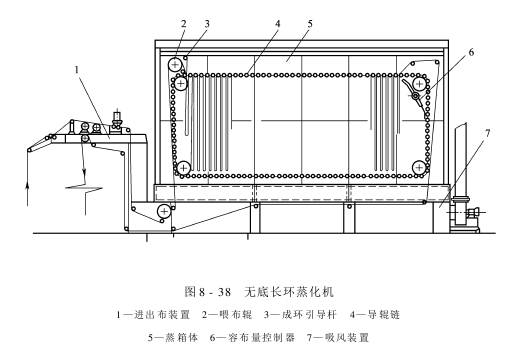

    如图8-38所示为无底长环蒸化机,该机工作幅度有1800mm、2200mm、2800mm三种,速度20～60m/min,容布量180m,蒸化时间3～9min,工作温度100～210℃,环长1.5～2.2m。该机蒸化箱箱体为矩形,无底,双层隔板结构。隔板间为蒸汽通道,内置加热器起保温作用,可以幸免在箱体上形成冷凝水。由于蒸汽比空气轻,蒸汽浮于蒸箱上部,加上在蒸箱顶部喷出的蒸汽也向下排挤空气,使空气很快从箱体底部排出。箱内为高温蒸汽,箱外为室温空气,在箱体底部因箱内蒸汽凝聚形成雾层,使蒸箱内的蒸汽和箱外空气隔开,形成一道自然的汽封口,阻挡箱内蒸汽外逸和室外空气进入箱内,而织物则从箱体底部自由进出蒸箱。
    该蒸箱两侧隔板的下部存放软水,有直接蒸汽管对软水加热,使之不断汽化,汽化出来的饱和蒸汽从双层隔板中间上升至顶部隔板,并从中间圆孔中喷出。若需高温蒸化时,夹层内不再加热,由过热蒸汽发生器产生的过热蒸汽,直接通入顶部隔板再喷向汽蒸室,蒸化温度可达185℃。在箱内离底部20cm处周围有狭缝式吸气风口,用以排解过量蒸汽及部分空气,以预防蒸汽从其底部向外逸出。

    该机采纳引导杆成环,机内左右各一条环形传动链上等距离安装许多小导辊,传动链做间歇传动,当织物由喂布辊连续喂入时,小导辊停留不动,织物即悬挂在两根小导辊之间,由引导杆从顶部高位置向下压布,当织物成环长度达到要求时,引导杆触及限位开关,使之回升至顶部停留在高位置,此时链条即带动小导辊移动一个中心距位置后停留不动,引导杆开始第二次循环。这种成环机构动作比较简单,长度操纵方便,运行可靠,成环整齐。
